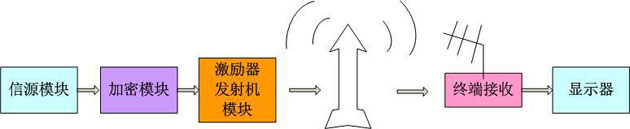

DTMB应用示范系统框图如图1所示：


图1  DTMB应用示范系统框图

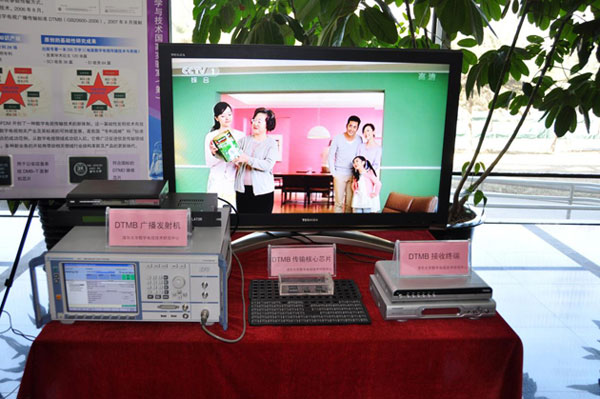

如下照片为DTMB应用示范系统的演示场景。


DTMB应用系统采取快速同步和高效估计与均衡的PN序列帧头的设计，以及符号保护间隔填充、低密度校验纠错码（LDPC）、系统信息的扩频传输等技术。DTMB系统支持4.813Mbps～32.486Mbps的系统净荷的传输数据率，支持标准清晰度电视业务和高清晰度电视业务，支持固定接收和移动接收，支持多频组网和单频组网。
现在国内外有大量的实际应用，在中国大陆和香港、澳门地区以及老挝、古巴、柬埔寨等国家均已取得良好的评价和可观的效益。
DTMB国际标准综合了时域和频域联合处理的优势，具有强劲的后发优势，DTMB的后发优势主要体现在四个方面；
1、比较稳健，同步性能保护好。
2、频谱效率高，相对日本和欧洲的地面数字电视标准而言，DTMB的频谱效率约提高10%。
3、移动性能好，这是得益于DTMB的时、频域联合处理，参数刷新要比日本、欧洲标准快一倍以上。
4、覆盖性能好，DTMB是全球首个在地面数字电视标准中采用LDPC码的国际标准，由此DTMB系统的接收门限更低，相对于同类标准具备3dB优势，在同样功率发射的状况下，DTMB的覆盖范围相当于扩展了一倍。
