你意想不到的可见光通信 没wifi没灯照样可以上网
发布作者: 文章来源:科讯广电网 发布时间:2015-12-16 15:40:00 浏览次数: 字号:
         亮灯就能上网,可见光通信用起来,这不是科幻电影,而是我们可以看见的未来。
  近日,记者从南京邮电大学可见光通信实验室获悉,炙手可热的可见光通信技术研究有了重大突破,实验室研究人员研制出一款“可见光通信芯片”,未来还可以打造出一条“可见光通信光纤”,在5G时代占领一席之地。
  光的妙用 1瓦小小灯泡“拖”4台电脑上网

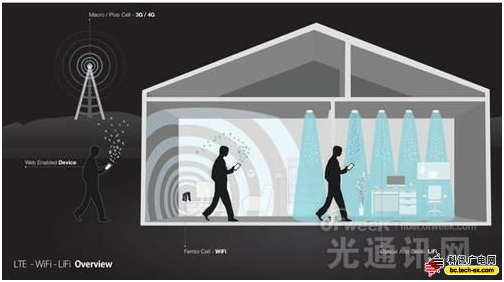

  可见光无线通信被称为lifi,是我们所熟知的wifi的近亲,以光的形式利用LED光线来进行数据传输。
  2013年10月,复旦大学公布了一项可见光无线通信的成果。复旦大学计算机科学技术学院教授薛向阳表示,国内LED光源正在大规模取代传统白炽灯。只要在任何不起眼的LED灯泡中增加一个微芯片,便可变成无线网络发射器。研究人员将网络信号接入一盏1瓦的LED灯珠,灯光下的4台电脑即可上网,最高速率可达3.25G,平均上网速率达到150M,堪称世界最快的“灯光上网”。
  据外媒报道,lifi之所以被看好,是因为地球上的数据容量已经快被占用光了,电波通信带宽愈加拥挤,可用波谱截估计到2020年将会消耗殆尽。如今,lifi科技能够解决这些问题。
  ·与电波信号相比,LiFi的数据传输速度更快。
  ·可见光的光谱约比电波波谱宽10000倍,也就是说,我们的数据容量会得到拓宽。
  ·目前可见光谱不需申请许可,也就是说,利用lifi系统的网络更便宜,并且大量数据能够以零成本传输。
  ·与现有无线网络系统相比,lifi更节能。lifi系统可以利用光电二极管完成吸收能量及接收数据信号的双重任务,这使得lifi系统几乎不耗能。
  这是你能想象的一束LED灯光,就能打开一扇门
  相对于单纯的用可见光无线通信技术上网,南京邮电大学可见光通信实验室里,有不少“超炫”的可见光通信技术的运用。
  硕士研究生郭燕青一手拿着手机,对着一把门锁,轻敲手机屏幕,门锁打开了。其中的秘密,就在手机顶端的一盏缩小版LED灯上。这束LED光就是打开这扇门的“密码”。门锁旁边的一小块电子屏幕,便是能听懂且辨认密码的“守护者”。
  “这块电子屏内有个信号接收端,能接收并识别LED灯的信号。”郭燕青解释说,“可见光门锁”最大优势是安全,密码是光信息,不会被第三方窃取。记者了解到,这款可见光门锁成本约在100元左右,“如果以后批量生产也将大大降低成本。”
        没wifi?打开LED灯照样上网
  没网络、没U盘、不用蓝牙,两台没“一丝关联”的电脑也能传输文件。
  记者看到,实验室桌上摆放两台笔记本电脑,两台电脑间有两块长方体的灯板,“相隔对望”,隔开约1米左右,两块灯板上各有一盏LED灯和一个透明的球状体。
  “两个球状体一个是信号发射端,一个是信号接收端。”实验室主任王永进教授解释说,当两盏灯点亮时,发射端的信号通过灯光传送到另一台电脑。记者看到,文件、图片在瞬间传递完毕。
  王永进解释说,让原本用于照明的LED灯“变聪明”的是一种智能芯片。“在LED灯中存入智能芯片后,接收端能读懂发送端的信号,并准确无误地传送给电脑。”如果将其中一台笔记本联入有线网络,另一台笔记本也能共享网络。
  在体验中,记者无意中把一块电板碰歪了,令原本“面对面”的两盏灯错开来,传输瞬间停止了。将电板复位,网络也随之恢复。“灯光是直线传播的,LED灯传播的信号自然不会拐弯,接收端偏离了灯光辐射的范围,信号就会中断。”
  王永进教授解释说,wifi信号散向四面八方,在任何一个房间都有网络信号,但LED灯光信号只能传输到灯光能覆盖到的地方。“如果我们把智能芯片植入室内LED顶灯中,能实现室内无线网全覆盖。用LED灯上网平均速率可达每秒3兆,在无线网络中传输速率是比较高的。”
  手机电筒能开音响,控制各种电器
  王永进还向记者展示了另一项试验:用LED灯控制音响。打开智能手电筒,灯光对准音响的一个亮光点,音响听话地播放起歌曲,用手遮挡住灯光,音响立刻“停工”了。王永进解释说,这是在手电筒上加一个“调制电路”,一头连接到手机上,就可以把手机上的音乐传递到音响上。
  “可见光通信技术已能根据不同需求进行定制服务。”王永进介绍说,通过灯可以控制家庭中所有终端设备,“这项技术已经比较成熟,很快有望走进普通家庭。”
  除了家庭中,可见光通信还可广泛用于高科技领域。人类在飞机、高铁上就能可借助LED光源无线高速上网。实验人员还向记者展示了一款“蓝光海底通信系统”。硕士研究生李青林介绍说,在海底,一般的信号会非常弱,换成“蓝光”威力大不一样,能探索海底未知领域,把神秘海底的影像清晰地传送回来。
  没灯?造块自带发光功能的芯片
  在没有LED灯的地方,可见光通信没了用武之地了吗?更高大上的技术还在后头!
  王永进教授表示,世界上首块“单片集成的光源波导探测器”不久前在实验室诞生了,这是可见光通信领域研究的重大突破。
  记者在实验室的保温箱里见到了这款探测器,表面看去和普通芯片没什么区别,最小的一片和大拇指盖一般大。王永进教授解释说,芯片上包括了LED灯源、波导、探测器。
  简单来说,就是把一整套可见光通信设备缩小到一块小芯片上,所有信息的传输在这块芯片上完成。在放大镜下,记者看到芯片上隐约闪着有光点,“这些芯片在纳米台上制作出来的。探测器只有几百微米大小。”
王永进解释说,未来我们可以铺设可见光通信光纤,“可见光通信网络有望将和3G、4G网一样,成为一种网络制式,在5G时代为高速无线上网提供一种方式。”在更远的未来,“光电电子芯片集成的话,我们可以研制出高密度集成的光子计算芯片,包括我们的电脑的移动控制终端都可以在光电集成,未来纯粹的光子芯片来取代,计算机的运算速度都会大幅度提升。”

 相关阅读1

能够取代wifi?可见光通信未来发展前景分析

                                      编辑:科讯广电网 alina      来源:腾讯数码         2015年12月02日 12:41:00

           关键词:LiFi LED灯泡 无线网络 光线

     Velmenni的技术被称作Jungru,利用LED灯泡,能以Gbps级速度传输数据。BBC(英国广播公司)报道称,Jungru的理论数据传输速率能达到224Gbps。

  2010年,爱丁堡大学教授哈拉尔德·哈斯(Harald Hass)展示了作为该校数字通信学院D-light项目一部分的LiFi。哈斯在2012年的TED Global会议上讨论了这一技术,但是,虽然数家公司对这一技术非常有兴趣,成立了LiFi联盟,它仍然没有进入商用阶段。
\
 LiFi技术利用与802.11相似的协议,附加标准能消除干扰和环境光的影响。尽管如此,LiFi仍然不能在户外、在阳光下,或其他异常环境下部署。
\

 虽然LiFi确实有不受无线电信号干扰的优势,但其许多优势都因下述事实黯然失色:可见光不能穿透墙壁,这一关键事实使得WiFi获得了很大优势。这种可视性限制提高了系统安全性,但目前尚不清楚信号接收的最小距离。可以设想的是,利用长焦镜头和调整恰当的光学传感器,人们就可以截获光学信号。TechCrunch表示,尽管LiFi被宣传为一种可能的机载无线通信技术,但WiFi在大多数美国航空公司的大规模普及使得LiFi在飞机上的应用前景越来越不乐观。
\
    利用LiFi技术的LED灯泡从外观上看没有什么异常,信息被编码在光脉冲中,光脉冲足够小,速度足够快,肉眼难以发现因编码信息造成的影响。利用灯泡网络传输数据似乎很有吸引力,目前尚不清楚速度更快的无线网络带来的好处是否大于一直开启的LED灯泡以及光学探测器的成本。

  TechCrunch 称,LiFi和基于其他可见光的通信系统在一些小众领域还有增长空间,但路由器厂商大可放心,WiFi短期内不会被淘汰。

相关阅读2

秒杀wifi:可见光通信未来前景分析

                                                              编辑:科讯广电网 alina      来源:ZOL
                                                                        2015年12月02日 12:34:00
 关键词:大数据 光通信 物联网 4G网络

     试想一下,在一个有灯光照耀的地方,你手上的移动终端不到0.2秒就能下载(传输)完成一部高清电影(1GB),同时还能可享受打电话、上网等各种常见网络服务,那么你还会想念WiFi或4G网络吗?答案显然是不会!不过也一定有朋友会问,这么“夸张”通信技术真的存在吗?答案当然是肯定的!

  近日,中国“可见光通信系统关键技术研究”获得重大突破——可见光通信的实时通信速率已经提高至50Gbps!
\

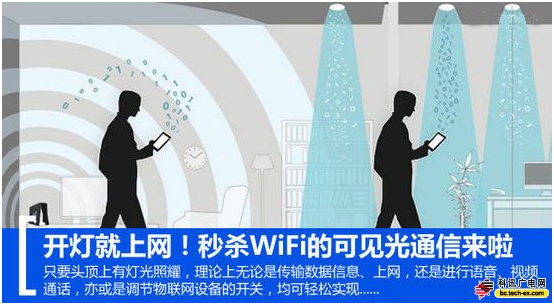

      那么什么是可见光通信(Visible Light Communication,VLC)呢?其实就是利用可见光波段的光作为信息载体,无需光纤等有线信道的传输介质,在空气中直接传输光信号的通信方式。简单来说,只要头顶上有灯光照耀,理论上无论是传输数据信息、上网,还是进行语音、视频通话,亦或是调节物联网设备的开关,均可轻松实现,而且借助超高的传输速率,应用体验远超WiFi和4G网络。
\
 追溯可见光通信的历史:电话才刚刚问世!

 其实可见光通信并非是最近几年才出现的新兴概念,其历史可以追溯到电话刚刚诞生的年代。1876年3月10日,亚历山大·格雷厄姆·贝尔(Alexander Graham Bell)与他的同事因试验了世界上第一台电话机而被世人所熟知,但其实他还有另一项伟大的发明成就,就是光线电话(photophone)。
\
                                                                   可见光通信之光线电话

  1880年,贝尔发现了一个有趣的玩法:通过调节光束的变化来传递语音信号,从而可以进行双方无线对话——这就是人类第一次实现无线电话,利用的正是可见光通讯。可惜当时电话尚未普及,光线电话也被认为实现难度大,实用价值不高等原因,没能得到实际推广...。

  而进入21世纪,随着LED等的逐步普及,可见光通信再度兴起,并且不断取得了新的突破。那么可见光通信和LED等究竟有何关系呢?接下来我们就来讲一讲他们背后的故事!

  解析可见光通信:看起来很复杂而已

  为何说LED灯的普及,让可见光通信再度兴起?很简单,因为LED(发光二极管,Light Emitting Diode,LED)灯比以往的荧光灯和白炽灯可以支撑更快的开关切换速度。这样通过给普通的LED灯加装微芯片,就能使LED灯以极快的速度闪烁,从而利用LED灯发送数据。

  上面的说法可能有些难以理解,那么我们再换个简单的说法:通过微芯片来控制普通LED灯,可实现其每秒数百万次的闪烁,其中灯亮代表1,灯灭代表0,这样二进制的数据就被快速编码成灯光信号,从而进行有效的传输了。与此同时,灯光下的终端(电脑、笔记本、手机、平板、甚至是物联网设备等),通过一套特制的装置接收信号,就能实现有灯光的地方有网络,关掉灯则网络全无!

  看到这里你或许会有一个疑问,LED灯那么频繁的闪烁,我们的眼睛岂不是要废了?对此用户大可放心,因为当闪烁频率达到数百万次每秒时,对人的眼睛来说,这样的闪烁是不可见的,只有光敏接收器才能探测到。所以说,无论是照明还是数据传输,用户都不会感受到任何影响。

  可见光通信:速率不断提升中

  高速率性是可见光通信的最大优势,也是业界普遍看好其前景的主要原因。但在2000年可见光通信刚刚兴起之时,有限的调制带宽限制了可见光通信的传输速率,起初仅有几十KB每秒,直到2010年以后,可见光通信的速率才有了质的提升——2010年,德国弗劳恩霍夫研究所的团队将通信速率提高至513Mbps创造世界纪录;2013年,复旦大学研发出3.75Gbps离线数据传输的速率,创造世界纪录;同年,英国众多高校的科研人员又把离线速率刷新到10Gbps。

  而近日,经我国工信部测试认证,中国“可见光通信系统关键技术研究”又获得重大突破,实时通信速率提高至50Gbps,再次展现了中国在可见光领域的先发实力。

  不过可见光通信的速度还在不断飙升,据国外媒体报道,牛津大学的研究人员已完成100Gbps可见光通信试验,并命名为“超并行可见光通信”,甚至预测该通信系统的最高速率能达到3Tbps!其原理是借助更多波长的光来实现信号的多路传输,但这也对视场有了更高的要求,理论上,60度的视场可支持6个波长,可实现224Gbps(6个信道)的传输速率,而36度的视场则可支持3个波长,也可实现112Gbps(3个信道)的传输速率。不过在速率提升的同时,传输距离也被缩短,目前仅有3米的有效距离。

  虽然目前的可见光传输速率还仅仅停留在实验室阶段,但仅从理论结果来看,其已经远超当前的WiFi和4G网络,因此未来的前景值得期待。当然,可见光通信的优势可不止速率快这一点哦。不信?请接着往下看!

  其实可见光通信还有另外一个名字,就是“LiFi”,因此不少人将其视为WiFi的替代者。的确,相比WiFi,除了速率优势之外,可见光通信还有很多其它优势,下面具体来说说:

  1、密度高,成本低。众所周知,想要实现WiFi覆盖,就需要部署WiFi热点(无线AP/无线路由器),而相比当前WiFi热点的部署,灯光的密度无疑要高出很多;同时利用已有的照明线路即可实现光通信,不必新建基础设施,而且LED灯的改造成本也要比部署WiFi热点低的多。

  2、频谱丰富。WiFi的无线传输需要利用了射频信号,然而无线电波在整个电磁频谱中仅占很小的一部分,随着用户对无线网络需求的持续增长,可用的射频频谱将越来越少,终有一天WiFi网络会变得拥挤不堪。相比之下,可见光频谱的宽度是射频频谱的1万倍,完全不用担心频谱不够用的问题,同时还能缓解全球无线频谱资源短缺的现状。

  3、无电磁辐射。WiFi依靠的是看不见的无线电波传输,设备功率越大,局部电磁辐射越高,同时也会产生电磁干扰,这对于医院等对电磁信号敏感的机构来说始终是个难题,而选择了可见光通信,则完全没有电磁辐射和干扰的问题。

  4、高保密性。只要遮住灯光光线,信息就不可能向照明区以外的人泄漏。

  综上所述,用可见光通信替代WiFi,的确是相当不错的选择!但是,在实际应用中,可见光通信还有这自己的不足:

  1、安全性不足。刚刚提到的高保密性,仅仅是相对而言的,如果实在用户家中或企业内部使用,确实较为安全,但如果到了公共场所,那么安全威胁可以说是无处不在。

  2、传输易被打断。由于光被阻挡,传输就会中断,因此不难想象在实际应用场景中,这种中断可能随时发生。

  综合来看,可见光通信确实在理论传输速率、部署、成本、零电磁辐射等方面“秒杀”WiFi,但在实际应用环境下,其易被阻隔的软肋也相当明显,因此可以预计,未来“LiFi”将很难替代WiFi,但可以肯定的是,“LiFi”如果与WiFi进行互补,必将打造出更美好无线新生活。

  提前感受可见光通信时代的美好生活

  有了可见光通信,未来我们的工作生活将会发生怎样的变化呢?下面就随笔者一起来畅想一番吧!

  1、天上、地下都有用

  刚刚已经介绍过,可见光通信不会产生电磁干扰,因此当其应用于飞机等环境之中,乘客在飞机上使用终端设备将变得更加的自由;而对于在水下、矿下作业的工人来说,仅靠一束光,就能实现通话和数据传输,相信将会进一步提升工作效率。

  2、应用于汽车领域

  如今车联网是非常火热的话题,但真正实现车联网,还需要较长一段时间。而引入可见光通信技术,将有望加速车联网的进程,并打造更多创新应用。比如当车灯照到了路边的路牌,路牌马上可以给车辆导航仪传输附近的路况,并告知到达目的地最通畅的道路,让用户拥有更好的驾驶体验;再比如当车辆靠近时,主动提示刹车信息,或实现自动刹车等等。
