罗德与施瓦茨（中国）科技有限公司罗德与施瓦茨（中国）科技有限公司（以下简称R&S公司）成立于1933年，总部位于德国慕尼黑。成立80年来，R&S公司在射频技术方面始终保持创新，一如既往地为用户提供业内最高性能的解决方案。业务领域涉及无线通讯、电子行业、广播和视听媒体、航空航天和国防、以及安全通信和监管。为了尽可能地为客户提供便利，罗德与施瓦茨公司在70多个国家设立了便捷的服务和销售网络。 R&S公司于1985年起在北京正式开展技术服务并设立了第一家代表处，是在中国最早设立代表机构的100家外资企业之一。近三十年来年来，R&S公司向中国市场提供了众多高科技、高精度、高质量的无线通信，测试与测量和广播电视产品及解决方案，产品在国家无线电管理局和国家无线电监测中心以及各省市无线电管理机构、中国民航、广播电视单位、计量与认证部门、产品质量检测单位以及各大研究机构和无线通信生产厂家被广泛应用并且受到一致好评。中国是R&S公司在亚太地区最大的市场。目前在中国测试与测量和广播电视发射领域的市场份额超过30%，在电磁兼容测试、空中交通管制和无线电监测与定位市场均占踞领先地位。 |
新的一年，R&S公司将继续致力于在广播电视领域与中国市场及用户共同成长。测试测量方面的专长与技术也会进一步促进广播电视行业的发展；同时R&S公司通过收购进入DVS数字视频处理系统，向影视工作室行业提供先进的影视后期处理工具。此外，R&S公司还提供多种型号的风冷和水冷的模拟和数字音频和电视发射机。

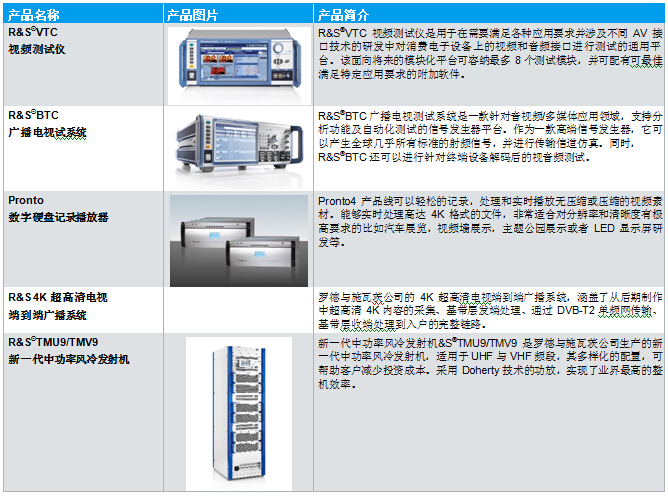

产品简介
罗德与施瓦茨（中国）科技有限公司
800-810-8228 400-650-5896
customersupport.china@rohde-schwarz.com
www.rohde-schwarz.com.cn
环境承诺
● 能效产品
● 持续改进环境现状
● 有保证的ISO 14001环境管理体系
R&S®是罗德与施瓦茨公司注册商标
文件中没有容限值的数据没有约束力 | 随时更改

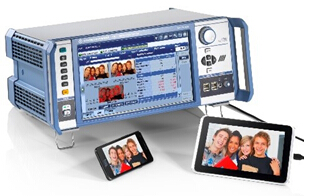

R&S®VTC
|

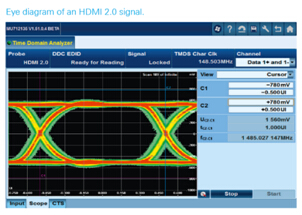

应用案例● MHL/HDMI接口一致性测试
● 机顶盒、蓝光播放器等音视频性能测试
● 电视机、投影机等音视频接收机设备测试 ● 手机网络视频性能测试 ● 计量、交通、公安、建筑等专业视频测试 优点和主要特性移动终端高清影音标准接口（MHL）测试 ● 实时协议分析 ● 控制总线（CBUS）测试 ● 产生彩色测试图卡 ● 支持MHL2.1接口的源端、接收端和信号转换器的一致性测试 模拟音视频接口测试 ● 复合视频信号分析 (CCVS，CVBS) ● YCbCr/RGB/RGBHV分量信号分析 ● 强大的双通道音频分析 多媒体内容的分析功能 ● 时域内的复合或数字分量信号的视频分析 ● 双通道音视频质量分析 ● 音频分析 简便的操作 ● 通过触摸屏操作 ● 通过平板电脑或PC网络远程控制和远程操作 ● 集成仪器到自动测试系统里 ● 集成了R&S®AVBrun测试软件
环境承诺 ● 能效产品诺 ● 持续改进环境现状诺 ● 有保证的ISO 14001环境管理体系诺 R&S®是罗德与施瓦茨公司注册商标诺 文件中没有容限值的数据没有约束力 | 随时更改 |

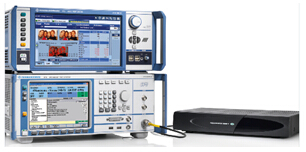

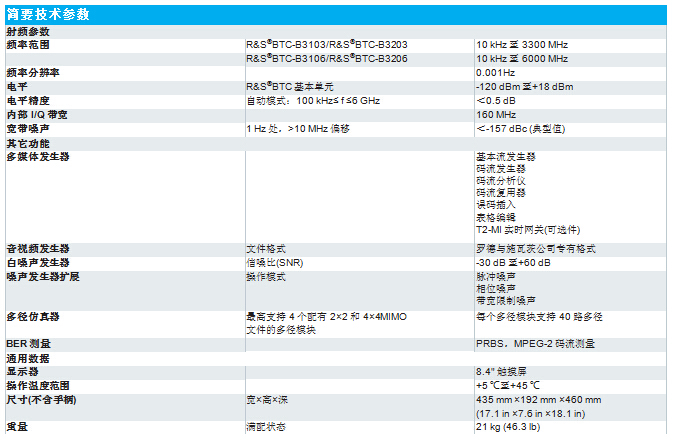

R&S®BTC
|
关键特点● 信号发生功能及终端性能测试 ● 模块化设计 ● 针对特定测试要求的自动测试序列 ● 实时视/音频传输流发生 ● 实时发生全球几乎所有的广播电视标准射频信号 关键特性模块化多标准测试平台 ● 信号发生及DUT测试 ● 可扩展，面向未来应用 ● 实时调制发生射频信号 自动进行认证及LOGO测试 ● 自动测试序列，可编程 ● 针对D-Book，E-Book和Nordig的自动测试套件 实时发生视音频数据流 ● 灵活的传输流发生功能，提供不同的视音频内容 ● 无缝调整传输流结构，并支持错误插入 ● 传输流复用/解复用及T2-MI网关 ● 记录和播放传输流和基于Bit的数据流 传输信道仿真 ● 多种干扰信号的组合仿真 ● MISO和MIMO多径模拟 ● 各类噪声源 ● 预失真及非线性仿真 ● 卫星传输链路仿真 高端实时射频信号发生 ● 多路性能出色的射频信号输出 ● 针对有线、卫星和地面的数字/模拟电视标准 ● 数字/模拟音频广播标准 ● 第二路广播标准信号发生接口 I/Q采样率可配置的芯片设计 ● I/Q数据接口，实现系统互联 ● I/Q数据输出，支持灵活的I/Q速率 ● DVB-H ● DTMB,CMMB ● T-DMB ● ISDB-T,ISDB-Tmm, ISDB-TB, ISDB-T 1seg ● ATSC/8VSB,ATSC-M/H 有线电视 ● DVB-C、DVB-C2 ● J.83B ● ISDB-C 卫星电视 ● DVB-S、DVB-S2、DVB-S2X ● DirecTV ● ISDB-S |
|
罗德与施瓦茨（中国）科技有限公司 800-810-8228 400-650-5896 customersupport.china@rohde-schwarz.com www.rohde-schwarz.com.cn |
环境承诺 ● 能效产品 ● 持续改进环境现状 ● 有保证的ISO 14001环境管理体系 R&S®是罗德与施瓦茨公司注册商标 文件中没有容限值的数据没有约束力 | 随时更改 |

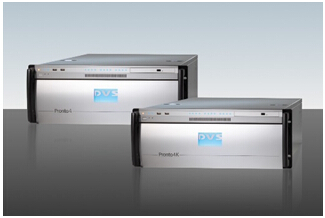

Pronto数字硬盘记录播放器
概要Pronto4产品线可以轻松的记录，处理和实时播放无压缩或压缩的视频素材。能够实时处理高达4K格式的文件，目前最高支持到4K 60p，下一版本即将支持4k 120p，非常适合对分辨率和清晰度有极高要求的比如汽车展览，视频墙展示，主题公园展示或者LED显示屏研发等。 集成化的自动测试序列可以实现可重复的测试，从而大量减少测试时间，提高效率。 功能特点● Pronto系列内置各种整合和编辑工具，使得该系统完全胜任任何场景下最后一分钟的改变。您可以使用一系列选项选择需要的功能。 ● 多个Pronto产品可以通过Multi Devices选项保持内部时钟同步，从而能够实现多屏演示的苛刻要求，比如8K,10K,12K等超大屏展示。 ● Pronto系列产品，采用RAID-5配置的高性能SSD存储器，从而确保最高的数据速率和最大的稳定性。 ● 处理实时压缩和无压缩的SD/HD/2K/4K视频素材。 ● 最高可以支持4K/60p RGB 12Bit 无压缩的视频播放。 ● 即将升级支持4K/120p RGB 4:4:4 10Bit 无压缩的视频播放。 |

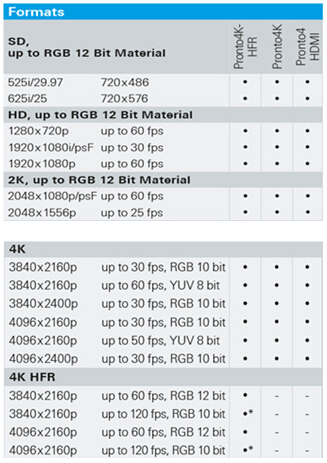

● 支持播放文件格式适时调整。 ● 支持DPX/TIFF/BMP/PNG等文件格式。 ● 支持QuickTime/MXF(例如，DNxHD, AVC-Intra 50/100,DVCPRO,XDCAM)等压缩格式。 ● 配有超过100种支持的图形格式，输入内容获得最大的灵活性。 ● VTR仿真功能和时间线功能用于高效处理基于不同格式文件的剪辑。 ● 支持大容量的编辑和整合功能。 ● 适用于 ■ 高分辨率屏幕墙展示 ■ 展览会展出，汽车展览等 ■ 主题公园，户外大屏展示 ■ 高分辨率信号源，LED屏幕设计研发 支持视频播放格式
|

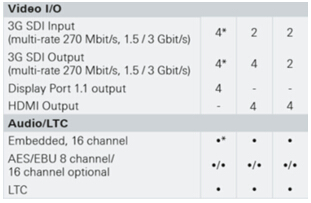

视音频输出接口信息

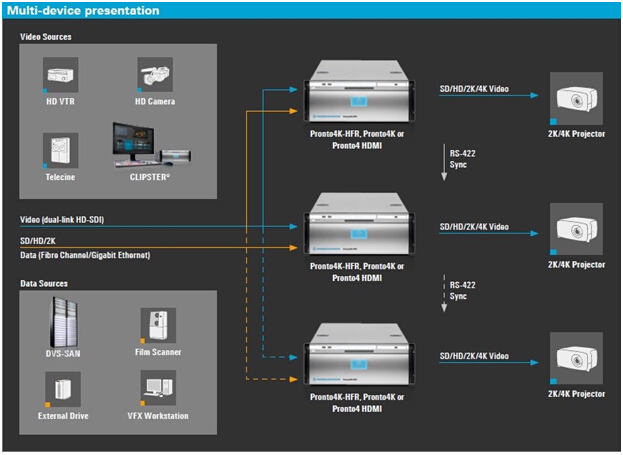

多设备级联播放系统框图
|
罗德与施瓦茨（中国）科技有限公司 800-810-8228 400-650-5896 customersupport.china@rohde-schwarz.com www.rohde-schwarz.com.cn |
环境承诺 ● 能效产品 ● 持续改进环境现状 ● 有保证的ISO 14001环境管理体系 R&S®是罗德与施瓦茨公司注册商标 文件中没有容限值的数据没有约束力 | 随时更改 |
R&S 4K超高清电视端到端广播系统
随着大型体育赛事的来临以及电视屏幕尺寸不断增长的趋势，4K超高清电视（UHDTV）的传输成为现实。由于需要处理更高数据率的情形，这在空间和时间上都给电视运营商带来了新的挑战。当UHDTV内容需要转换并通过有频道容量限制的地面发射传输时，挑战尤为巨大。R&S公司的4K超高清电视端到端广播系统，涵盖了从后期制作中超高清4K内容的采集、基带层发端处理、通过DVB-T2单频网传输、基带层收端处理到入户的完整链路。该系统已在大首尔都市圈经过了实际测试。
1.后期制作中4K内容的采集和播出
超高清电视内容通常通过4K摄像机产生，目前，4K摄像机能够以50fps或60fps的帧率输出4K原始视频内容(10或12 bit，4:2:2)（Sony摄像机）或者以一个压缩的高分辨率格式内部保存视频内容至内存卡上（XAVC, AVC Ultra, ProRes摄像机）。对于第一种情况，其挑战主要是4k内容的采集，如何合并4路3G-SDI信号成一个4K文件。对于第二种情况，通过拷贝文件到与所有4K文件格式相容的存储系统中来进行数据内容采集。为了与超高清广播需求标准ITU-R BT.2020一致，上述两种情况都有必要降低颜色采样率到4:2:0，bit深度降低到8 bit或10 bit。

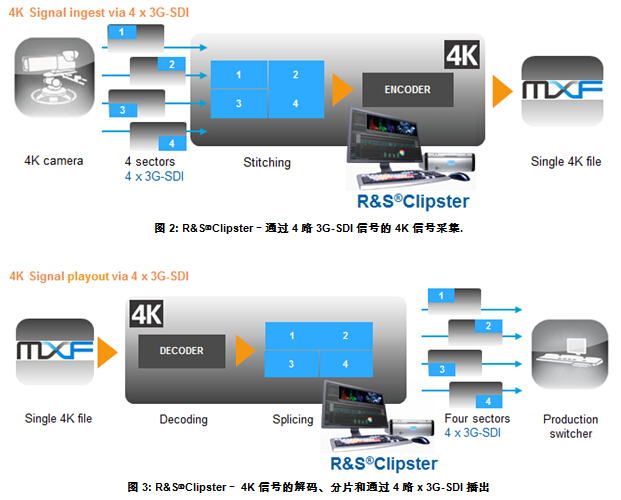

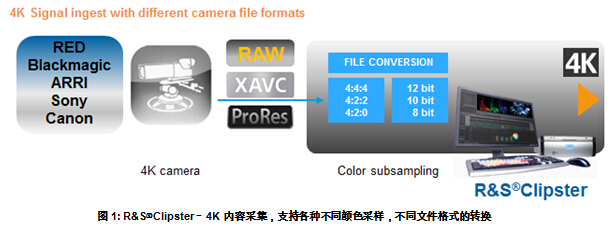

R&S®Clipster不仅满足上述的需求而且可以支持从SD到8K的任何分辨率，能够转换不同文件格式文件的任何颜色采样率和bit深度。
R&S®Clipster自动同步各路输入信号并且编辑成一个待处理的4K文件。该文件可以接着进行HEVC或JPEG2000压缩编码或者交付给播出中心和中央存储。
2.HEVC实时编码及复用
超高清电视实况播出需要50fps或60fps的高帧率，这就需要对UHDTV信号的4K内容进行实时HEVC编码。
电视广播商需要：
● 同步4路3G SDI信号到一路4K画面
● 使用HEVC实时编码4K信号
● UHDTV信号复用以及加载PSI/SI信息
● 从GPS信号获取时间戳加入到T2-MI包（单频网同步）
● 通过IP或ASI传输MPEG2码流（T2-MI）到发射机网络
为了满足这些需求，R&S公司提供了一个方案--- R&S®AVHE100，它是一个模块化系统，提供了头端的全部功能，但尺寸小巧。R&S®AVHE100借助最高端的IT技术提供HEVC编码和信号处理所需要的最高处理性能。头端的信号流完全IP化，提供较高的灵活性来满足广大客户的需求。

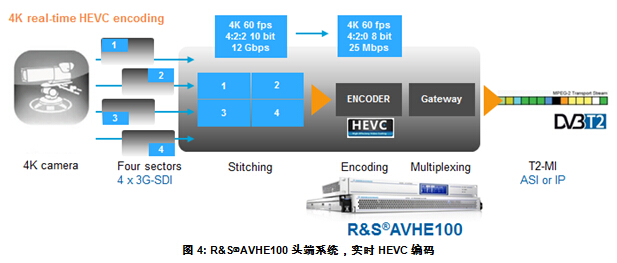

通过锁定来路信号的频率和相位，来路3G-SDI信号在R&S®AVHE100里首先同步，形成一路4K画面。然后HEVC编码器处理整个4K数据且产生MPEG2码流或产生遵循DVB标准的MPEG-DASH码流。头端内容通过IP或ASI单播或组播给地面网络、卫星网络、有线网络或IP网络。
3. 通过DVB-T2单频网传输UHDTV
DVB-T2可以为数字地面电视提供最高的数据率。我们假定一个实际的DVB-T2单频网类似于首尔都市圈的试验网并且考虑到下列限制：
DVB-T2射频带宽为固定的6MHz。
当规划单频网时，由于首尔都市圈的地理面貌，必须考虑使用一个相对大的保护间隔，这将会降低DVB-T2的数据容量。保护间隔设置为1/16，这参考了正在南非、德国、俄罗斯以及北欧国家正式运营的DVB-T2单频网设置（Nordig规范），主要应用于屋顶接收。
初始的实时HEVC编码实验显示：需要至少25Mbps才能达到满意的结果（基于3840x2160，4:2:0, 8 bit深度，60fps帧频）。
超高清4K传输必须适用屋顶接收和室内接收。

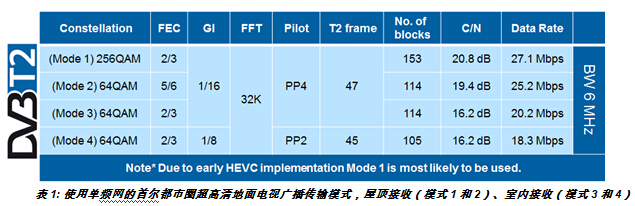

基于以上限制，部分可能的DVB-T2配置如下表所示：
模式1（256QAM）配置比较适用于屋顶接收，最高的数据率（26.6Mbps），良好的噪声保护。
模式2配置稍微地改进了模式1的噪声保护，少量地降低了数据率。
模式3和4适用于室内接收，模式4有较大的保护间隔，尽管这些模式有较好的抗噪能力，但它们的数据率受到限制，这使得高帧率（4K，30帧频）的超高清电视传输非常富有挑战。
该单频网方法基于首尔都市圈的发射机拓扑和DVB-T2的射频发射功率并已得到实际的场测验证。

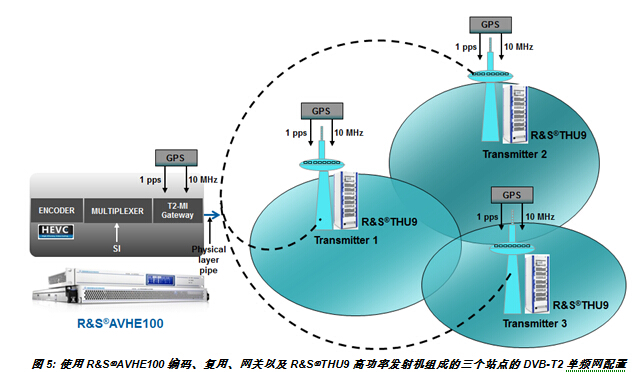

R&S®AVHE100头端输出MPEG-2给单频网内所有的发射机。这些发射机支持ASI和IP输入。时间戳的同步包含在T2-MI流里，使用1pps GPS信令作为时间参考和使用10MHz作为频率参考来同步发射机网络。
在发射机部分，R&S公司发布了新一代的Tx9发射机。R&S®THU9/R&S®THV9对应液冷高功率，R&S®TMU9/ R&S®TMV9对应风冷中功率。

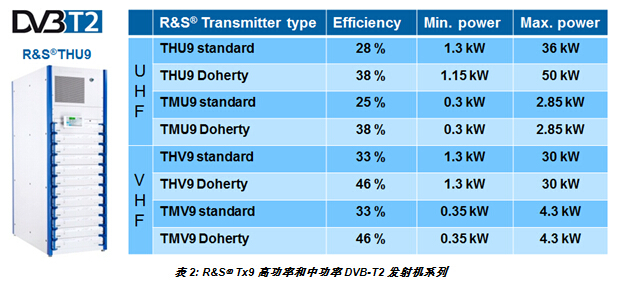

Tx9系列拥有市场上最高的效率（在Doherty模式下可达38%，包括了冷却系统）。不同功率类别的发射机如下表所示：
4.射频解调和HEVC解码

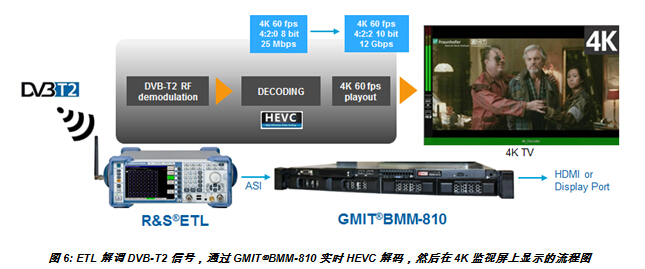

UHDTV超高清电视传输的最后一部分在用户端一侧。通常，对于屋顶接收而言，一个八木天线捕获DVB-T2射频信号，然后通过一根75欧姆电缆传给超高清电视的射频解调器和HEVC解码器。对于一些需要深层次分析DVB-T2射频和基带信号的网络运营商而言，R&S公司的ETL电视分析仪能够满足需求。ETL接收携带UHDTV节目内容的DVB-T2射频信号并且解调到具有MPEG-2码流格式的基带层，然后通过ASI接口提供给GMIT®BMM-810. GMIT®BMM-810是一个基于服务器的用于电视视频和音频节目监测和图形化显示的解决方案。它能够解码HEVC UHDTV节目并且通过HDMI或DisplayPort输出信号给4K电视监视器。它能同时支持4路4K HEVC流的解码。

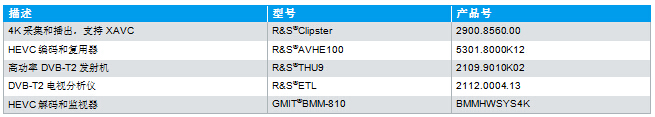

5.订购信息
|
罗德与施瓦茨（中国）科技有限公司 800-810-8228 400-650-5896 customersupport.china@rohde-schwarz.com www.rohde-schwarz.com.cn |
环境承诺 ● 能效产品 ● 持续改进环境现状 ● 有保证的ISO 14001环境管理体系 R&S®是罗德与施瓦茨公司注册商标 文件中没有容限值的数据没有约束力 | 随时更改 |

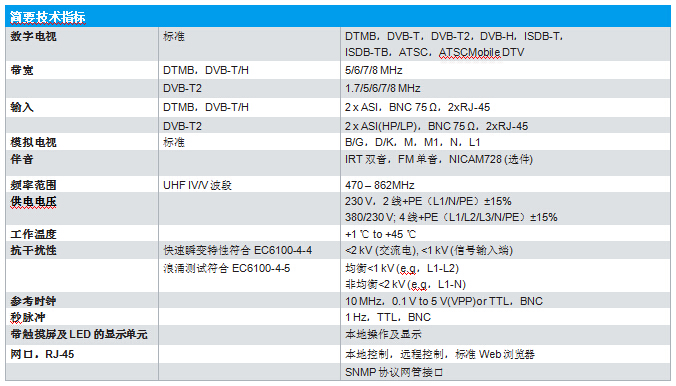

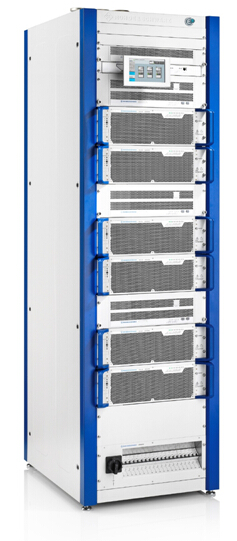

R&S®TMU9/TMV9 新一代中功率风冷发射机
最大的灵活性最小的投资成本
罗德与施瓦茨公司生产的新一代中功率风冷发射机，适用于UHF与VHF频段，其多样化的配置，可帮助客户减少投资成本。采用Doherty技术的功放，实现了业界最高的整机效率。
● 整机效率：UHF频段可达38%；VHF频段可达46%
● 系统方案：可提供多达50余种系统配置方案
● 最小的占地面积：多台发射机可集成在一个机柜内
● 便捷的安装、操作和维护
www.rohde-schwarz.com/tx9
|
