PLC+VLC系统简介

PLC+VLC系统是清华大学自行研发的一个实验系统，它利用TDS-OFDM系统的优异性能，把数字电视信号在PLC+VLC的混合信道中传输，在8MHZ带宽内传输的净载荷高达24Mb/s，其系统的构成如图1所示：

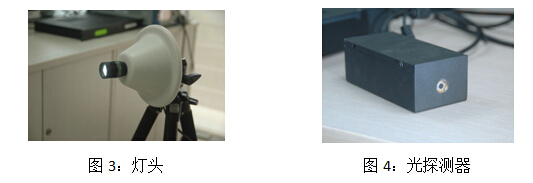

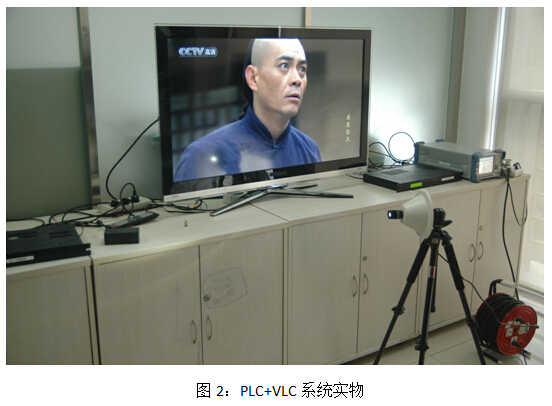

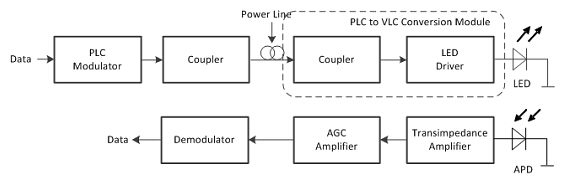

图1：PLC+VLC系统框图

经过视频编码之后的数据，在PLC调制器中完成TDS-OFDM调制，输出一个低中频信号，耦合到电力线中，通过电力线把信号送到LED灯头，用耦合器取出信号，经过滤波、放大、驱动之后，点亮LED光源，灯的亮度随着信号在快速地明暗变化，OFDM信号被调制到LED灯的亮度中。经过一段距离的传输，用APD光探测器把光信号转换成电信号，经过跨阻放大、AGC放大之后，用解调芯片进行解调，输出的数据经过解码之后，得到视频和音频信号在电视上播出。本系统的优势在于不需要重新布线，用家庭内部原有电力线即可完成数字电视的传输，只需要更换LED灯头。系统的主要性能指标和应用范围如下：
