射频信号记录仪4420A
概要：
本设备可以完整记录现场RF信号及LTE，广播和GPS低频信号，将数据带回实验室内进行重放，以模拟实际外场环境，保证即使在工厂或研究室内也可重现与现场一致的信号接收环境，以便确认测试接收机的工作性能。 ※１
特点：
● 记录与重放部分二合一，箱体结构紧凑便携（本设备需要外接PC和SSD或是HDD，也支持硬盘RAID系统）
● 通过使用可选的D-C 适配器，支持12V直流供电（支持通过外部电池供电）
● 射频输入范围：450KHz~30MHz（低频段可选件）；30MHz~3GHz（高频段）（步径1Hz）
● 支持带宽范围： “8 MHz”, “24 MHz”, “40 MHz” ，“54 MHz”（可选配）.
● （40MHz和54MHz带宽对应半速率模式） ※２
● 数据记录部分采用250GB的随机SSD也可连接客户端硬盘（另有4TB的硬盘驱动器（HDD）可选）；8MHz带宽模式下记录时间为24小时）
● 可外接PC上的界面操作，用户界面提供优异的可操作性和可视性
● 具有频谱显示功能，可以边确认频谱边记录
● RF输入端设有低噪声放大器，能对应弱场强的接收情况
● 输入RF信号时，Auto Cal功能可以自动设定记录时的电平
● 路测功能：启用GPS功能时，可以将记录时的时间以及位置经纬度信息与记录数据同时记录；通过配备专业的RouteViewer软件，通过在线地图上显示测量过程的路线和信号覆盖情况
● 新增调制功能：可添加全球标准制式的射频调制选件（现已支持DTMB、DVB-T2）
● 具有RF频谱反转功能
● 支持ATSC的A74规格数据的重放功能

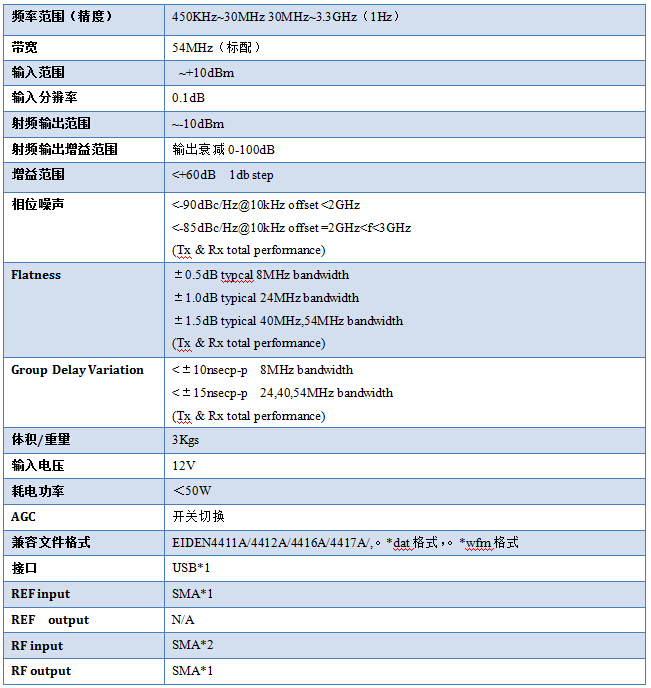

性能指标：
测量界面截图
