视频/音频/数据监视器和分析仪 – 所有这些共一平台

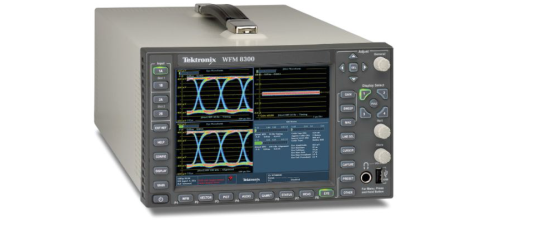

o WFM8300的标准型配置能够自动检测

o HD/SD-SDI 和多种双链路视频格式

o 支持 4K 格式（需要选件 4K, 3G 和 2SDI）

o 可选购的功能包括 3G-SDI（A 级和 B 级）格式支持（选件 3G）, 支持复合模拟视频（选件 CPS）, 以及模拟和数字音频（选件 AD）和杜比 E, 杜比数字 Plus, 和杜比数字音频（选件 DPE）解码和监视

o WFM8300 的标准型配置 具有同时输入监视功能, ANC数据查验器, 和模拟音频、数字音频（选件 AD）以及杜比音频（选件 DPE）的 A/V 数字显示/图形显示

采用这种多路输入模式可以监视两路至四路 SDI 同时输入（4-输入模式则需要选件 2SDI）

具有优异的物理层信号完整性分析仪

o 能够提供最准确的 3G-SDI 抖动波形显示和眼图显示以及享有专利的电缆长度测量功能（WFM8300 需配备选件 PHY 和选件 3G，而 WFM8200 则需要配备选件PHY3 和选件 3G）

o 提供最完善的眼图测量，包括眼图幅度，上升/下降时间和过冲/下冲测量，以及泰克公司的抖动波形显示选件 PHY3）

o 购置升级密钥后（ WFM830UP 选件 3G），可以现场将 HD/SD-SDI 眼图输入模式升级到完整的 3G-SDI 和 HD/SD-SDI 格式支持

黑帧图像和享有泰克公司专利的冻结帧图像检测功能（3G/HD/SD-SDI 格式）

享有泰克公司专利的定时显示和闪电显示

享有泰克公司专利的矛头显示和亮度限定矢量（LQV™）显示，为后期制作应用的彩色精确调整提供了便利（选件PROD）

享有泰克公司专利的钻石显示和箭头显示为色域监视提供了方便

最完善的音频监测功能（选件 AD 或 DPE）

o 多通道环绕声 1 可以显示灵活的李沙如图形

o 按照 ITU-R BS.1770-3 标准（选件 AD 或选件 DPE）提供音频响度监测功能

o 全面的杜比元数据解码和显示（选件 DPE）

最完善的 ANC 数据监视

o CEA708/608 隐蔽字幕的同时监视; 图文电视和 OP47字幕监视

（视频索引）, TSID, V-Chip, Broadcast Flag（广播标志）/CGMS-A, VITC
LTC, 和 ANC TC ARIB STDB35/B37/B39, TR-B22, 以及 TR-B23 支持

最深入的数字数据分析，有助于快速解决难于对付的内容质量问题和可靠性问题

无可比拟的显示多功能性

o 仪器的 FlexVu™ 显示功能提供了最灵活方便的四分屏显示，可适合于各种各样的应用需求，从而可以明显地提高工作效率

o 标准的和用户可定义的安全区刻度，为视频编辑和格式转换提供了方便，降低了重新编辑的工作量

o 为图像显示中的有效格式描述符（AFD）的检测、解码和显示刻度的自动调整提供了方便，有利于更方便地识别并解决与宽高比相关的问题

无与伦比的适用性

o CaptureVu® 提供视频帧数据的高级捕获功能，为故障查寻和设备配置提供方便

o 提供32 项的仪器用户预置，以便工程师或操作人员迅速调用适合他们操作的常用配置

o 具有前面板 USB 端口，为传送仪器的用户预置项、已捕获的视频帧数据、屏幕快照和出错日志记录提供了方便

o 设有前面板耳机插口，以便迅速查验输入信号是否为您选择的一组音频

o 直观的菜单结构，对上下文敏感的帮助信息

o 提供各种告警信息，状态报告以及出错日志记录

o 具有 SNMP 和以太网遥控接口功能和 GPI 接口控制，为实现中心监测和控制提供了便利

应用

内容分发和播出的符合性查验和监测

内容制作和后期制作中的质量控制

用于设备/系统的质量验收，以及内容创建和内容分发设施的安装和维护

用于专业视频设备的研究和开发
