PLC+VLC系统简介

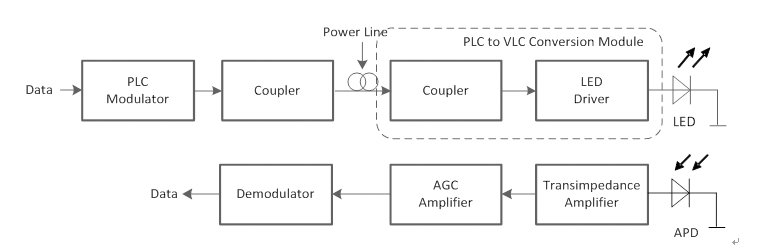

PLC+VLC系统是清华大学自行研发的一个实验系统，它利用TDS-OFDM系统的优异性能，把数字电视信号在PLC+VLC的混合信道中传输，在8MHZ带宽内传输的净载荷高达24Mb/s，其系统的构成如图1所示：

经过视频编码之后的数据，在PLC调制器中完成TDS-OFDM调制，输出一个低中频信号，耦合到电力线中，通过电力线把信号送到LED灯头，用耦合器取出信号，经过滤波、放大、驱动之后，点亮LED光源，灯的亮度随着信号在快速地明暗变化，OFDM信号被调制到LED灯的亮度中。经过一段距离的传输，用APD光探测器把光信号转换成电信号，经过跨阻放大、AGC放大之后，用解调芯片进行解调，输出的数据经过解码之后，得到视频和音频信号在电视上播出。本系统的优势在于不需要重新布线，用家庭内部原有电力线即可完成数字电视的传输，只需要更换LED灯头。系统的主要性能指标和应用范围如下：

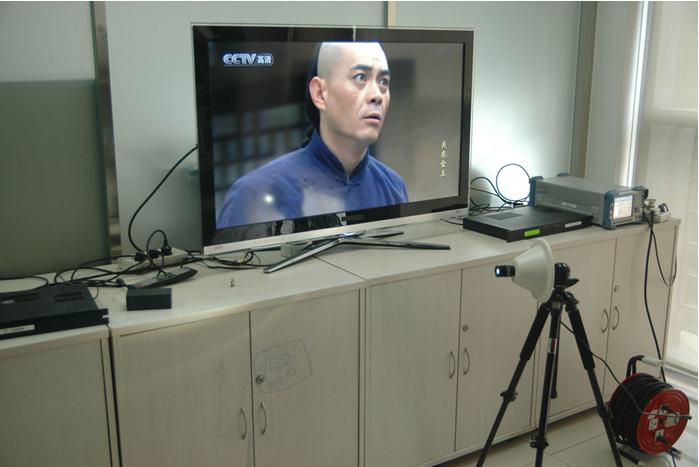

系统的实物如下：

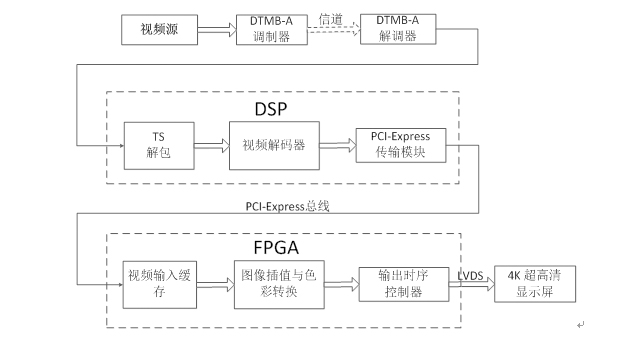

超高清UHDTV数字电视系统：

超高清数字电视系统由清华大学数字电视技术研究中心自主研发，包括接收，解码，显示等系统设计和实现。UHDTV系统用4K视频信号编码形成近50Mbps的传输流，采用自主创新的DTMB-A方案传输，传输流接收解复用、视音频解码采用多处理器DSP并行处理技术，视频显示处理算法采用FPGA实现。所完成的UHDTV样机是国内率先完成的超高清数字电视实时传输、接收、解码和显示全系统。

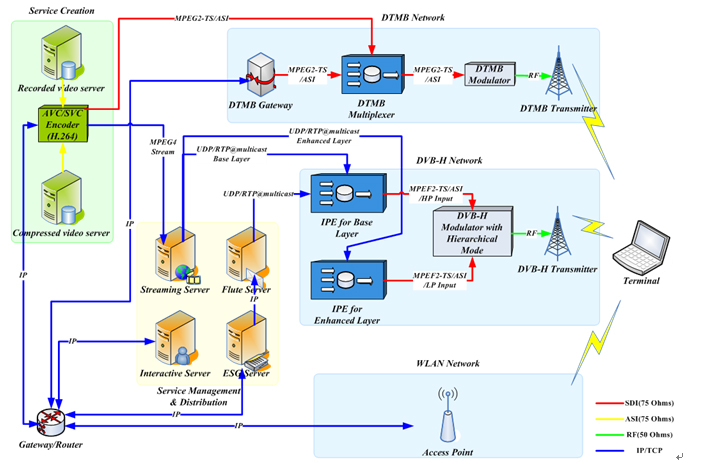

融合网络架构和关键技术

数字广播网和移动通信网及互联网的融合网络既能有效利用广播网数据速率高、能同时传输相同数据给大量用户的广播能力，又能充分利用通信网的交互性，克服了单纯广播网由于没有回传信道不能进行交互的不足，提高多媒体服务效率和质量。
融合网络可解决大数据量交互业务大范围覆盖的问题。
应用或者业务可通过任何一个网络或者通过混合网络从服务器传
递给用户。实现广播和移动网络之间的互操作和互动。
异构网络协议和视频服务、跨层优化和高效传输
